Векса

Ливневые очистные сооружения

ЛОС Векса
Применение

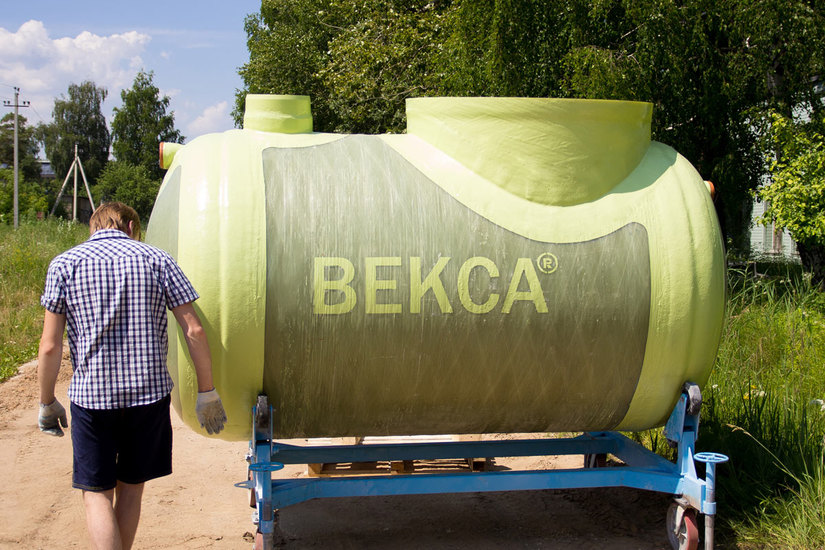

Векса — локальные очистные сооружения из армированного стеклопластика, предназначенные для очистки поверхностных сточных вод, образующихся во время ливней, таяния снега и полива дорог, от нефтепродуктов и взвешенных веществ.

Их применяют в комплексах ливневой канализации промышленных площадок, торговых центров и АЗС, а также с районов жилой застройки, со складов, мостовых переходов и автодорог. Также находят применение при отведении производственных стоков, процесс очистки которых подразумевает отстаивание и фильтрацию на сорбирующих материалах в виде активированного угля.

Технология очистки более сложных стоков, таких как шахтные, карьерные, подтоварные и пр. будет включать в себя дополнительные методы, такие как предварительная реагентная обработка стоков коагулянтами и флокулянтами.

Поверхностные, талые, дождевые и поливомоечные стоки, прошедшие очистку через локальные очистные сооружения, отводятся (самотеком или в напорном режиме) в городскую канализацию, а также на рельеф или в водоем.

Ливневые очистные сооружения ЛОС Векса отвечают всем требованиям и нормам ПДК, которые предъявляют владельцы сетей канализации, водоканалы и природоохранные организации.

ЗагрязнительВзвешенные в-ваНефтепродукты?БПК5
мг/лмг/лмгO2
На входе, до130011030
Векса на выходе50,32
Векса-М на выходе30,052
Модели и характеристики
Таблица 1. Характеристики и цены на Векса М
МодельПроизводи-
тельность
Габариты?Высота патрубковДиаметрРабочийМасса?КорпусовЦена?
длинаширинавходноговыходногопатрубковобъёмсухая/с водойс НДС
л/см3ммммммммммм3тштруб
Векса-2-М27,229001500135012001103,770,4/4,21482 000 р.
Векса-3-М310,832001500135012001104,270,4/4,71503 000 р.
Векса-5-М51836001500135012001604,950,5/5,51по запросу
Векса-6-М621,640001500135012001605,870,6/6,51по запросу
Векса-8-М828,848001500135012001607,120,7/81по запросу

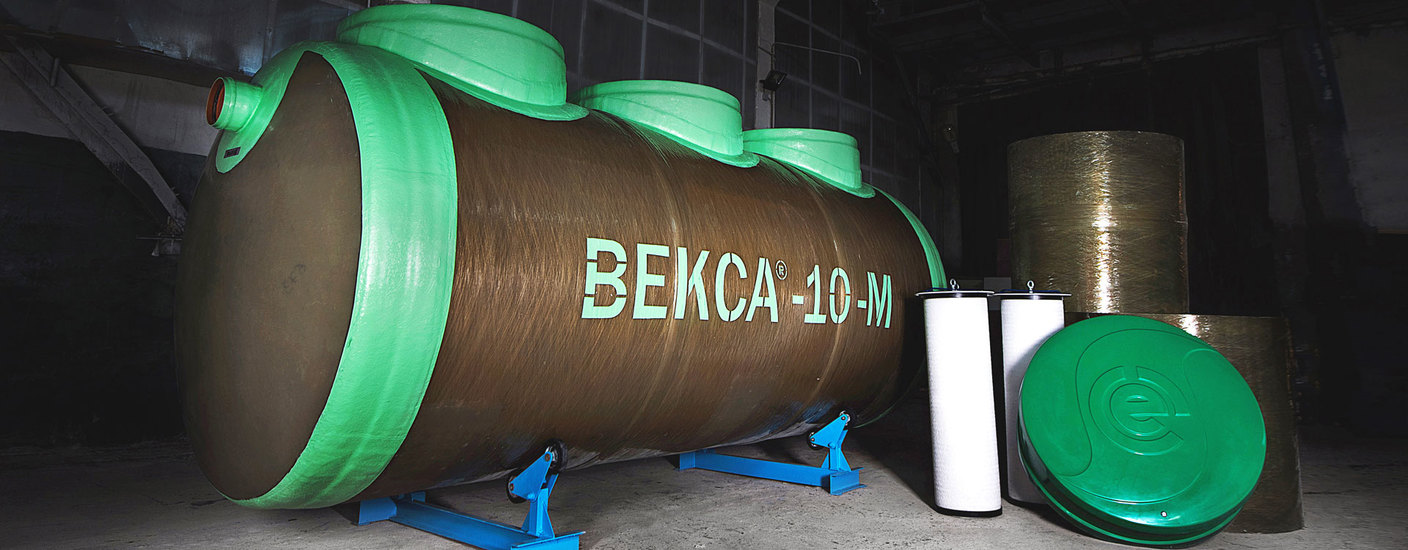

Векса-10-М1036524020001800155020013,921,2/15,11по запросу
Векса-13-М1346,8640020001800155020016,411,4/17,81по запросу
Векса-15-М1554704020001800155020018,471,5/20,01по запросу
Векса-18-М1864,8794020001800155020021,771,7/23,51по запросу
Векса-20-М2072954020001800155020025,721,9/27,81по запросу
Векса-25-М25901005020001800155020026,762/291по запросу

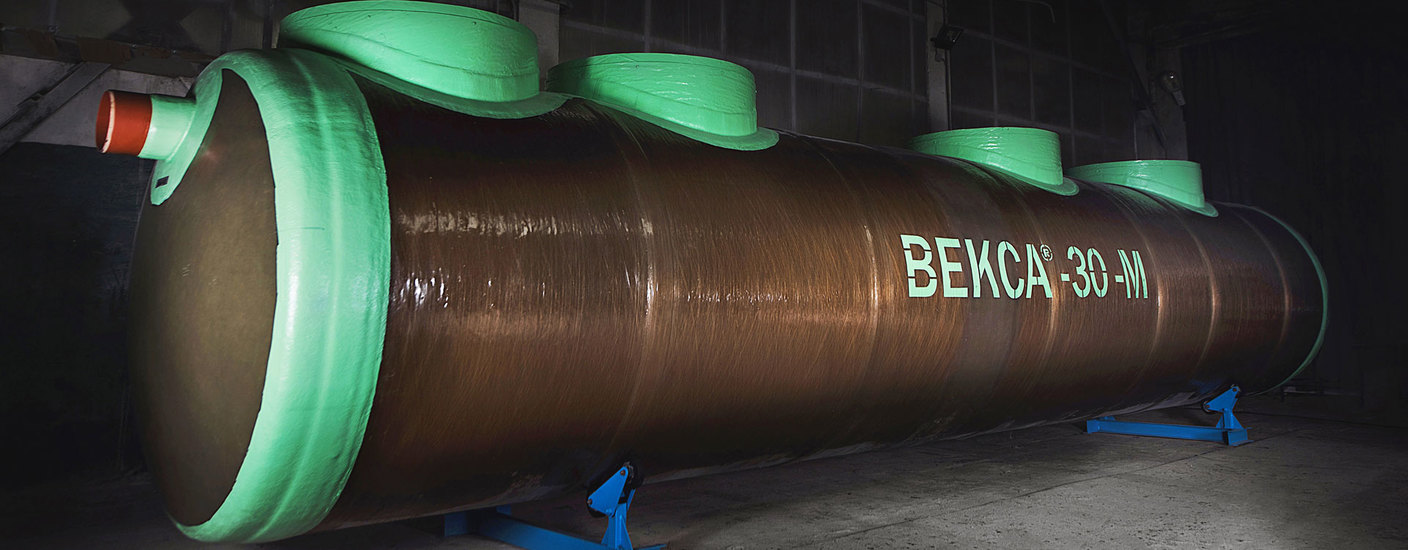

Векса-30-М301081054020001800155025028,52,2/30,81по запросу
Векса-35-М351261180020001800155025031,92,4/34,51по запросу
Векса-40-М401441458020001800145031525,83/41,12по запросу
Векса-45-М451621684020001800145031543,823,3/47,32по запросу
Векса-50-М501801748020001800145031545,73,5/49,22по запросу
Векса-60-М6021618200500018001550400572,2/30,82по запросу
Векса-70-М702521942050001800155040063,82,4/34,82по запросу
Векса-80-М802882435050001800145040076,23/41,14по запросу
Векса-100-М1003602725050001800145040091,43,5/49,24по запросу
Векса-120-М1204321884011000180015505001142,2/30,84по запросу
Векса-160-М160576246101100018001450500152,43/41,18по запросу
Векса-200-М200720275101100018001450500182,814/196,88по запросу
Таблица 2. Характеристики и цены на Векса МА
МодельПроизводи-
тельность
Габариты?Высота патрубковДиаметрРабочийМасса?КорпусовЦена
длинаширинавходноговыходногопатрубковобъёмсухая/с водойс НДС
л/см3ммммммммммм3тштруб
Векса-40-МА40144950024002200185031539,62,9/42,512 582 000 р.
Векса-45-МА451621160024002200185031548,73,5/52,213 052 000 р.
Векса-50-МА501801240024002200185031552,23,6/55,81по запросу
Векса-60-МА6021613500240022001850400574/611по запросу
Векса-80-МА802882200024002200185040074,45,2/802по запросу
Векса-100-МА10036026000240022001850400865,6/922по запросу
Векса-120-МА120432219305800220018505001148/1222по запросу
Векса-160-МА16057631730580022001850500148,810,4/159,24по запросу
Векса-200-МА20072035730580022001850500172,211,2/183,24по запросу
Векса-240-МА24086421930126002200185050022816/2444по запросу
Векса-320-МА3201152317301260022001850630297,620,8/318,48по запросу
Векса-400-МА400144035730126002200185080034422,4/366,48по запросу
Общее описание

Конструкция

Исходя из требований проекта ливневой канализации, концентраций загрязнений и требуемых показателей очистки поверхностных вод, состав комплекса водоочистных сооружений содержит следующие блоки и элементы:

Конструктивно сооружения для очистки поверхностных вод представляют собой горизонтальную цилиндрическую ёмкость, разделенную внутри перегородками на отдельные блоки. Остальные блоки являются вертикальными или горизонтальными емкостными сооружениями, имеющими в своем составе перегородки, насосное оборудование, трубопроводы с запорной арматурой и лестницами для обслуживания. Технические колодцы оборудованы стеклопластиковыми, либо чугунными люками.

Принцип работы

В ЛОС Векса применяется классический принцип очистки дождевых и талых вод, заключающийся в поэтапном прохождении стоков через четыре отсека:

01 Пескоуловитель
Отвечает за осаждение крупнодисперсных минеральных и органических загрязнений, мусора, а также всплытие пленочных нефтепродуктов.
02 Тонкослойный блок
Разделяет поток воды по многочисленным наклонным пластинам, в ярусах которых происходит укрупнение и всплытие капель нефтепродуктов, а также сползание и удаление взвешенных веществ в виде осадка по противоточной схеме. Тонкослойный блок занимает площадь в 8 раз меньший, чем при традиционном отстаивании.
03 Коалесцентный фильтр
При прохождении через него дождевых вод происходит дальнейшее укрупнение капельных нефтепродуктов, ускоряющее их всплытие. Применение каолесцентного фильтра увеличивает продолжительность времени работы сорбционного блока за счет снижения на него нагрузки.
04 Сорбционный фильтр
Применяемый здесь многослойный кассетный фильтр состоит из полимерных сорбентов и активированного угля. В слое загрузки происходит очистка воды за счет сорбции эмульгированных и растворенных нефтепродуктов до требуемых значений для сброса в водоем рыбохозяйственного назначения первой категории водопользования.

Материалы изготовления

Корпус и перегородки изготавливаются из армированного коррозионно стойкого стеклопластика. Тонкослойный отстойник и фильтры выполнены из полимерных материалов. Входной и выходной патрубки изготовлены из НПВХ.

Видео – процесс изготовления локальных очистных Векса

Расчет производительности

Производительность определяется расчетным путем на основе действующей нормативной документации, СНИП и СП. Для этого нашим инженерам необходимы следующие исходные данные:

  • площадь территории, с которой отводятся дождевые сточные воды;
  • вид покрытия (асфальт, газон, кровля, грунтовая поверхность);
  • климатическая зона, в которой расположен объект;
  • длина сетей ливневой канализации.

Чтобы рассчитать необходимую производительность ливневки и стоимость очистных сооружений ливневых стоков, заполните и отправьте опросный лист для заказа. После расчета и уточнения исходных данных (при необходимости), в ваш адрес будет отправлено технико-коммерческое предложение с итоговой ценой.

Варианты исполнения:
C системой обогрева

При наземном размещении в неотапливаемом помещении.

Подробнее
В контейнере

Для размещения в вечной мерзлоте или в вахтовых поселках.

Подробнее
Утепленный корпус

При подземном размещении в условиях промерзания грунта.

Подробнее
Преимущества
  • Соружения Векса подходят как для наземного, так и подземного размещения;
  • Производительность: от 1 до 400 литров в секунду;
  • Степень очистки оборудования разрешает отводить очищенные поверхностные воды на рельеф или водоем, либо в сеть городской ливневой канализации;
  • Изготовлены из армированного стеклопластика с перекрестной намоткой;
  • Монтируются на заданную глубину заложения подводящего коллектора при помощи изготовления технических колодцев необходимой высоты;
  • Легкость и простота замены фильтрующих материалов;
  • Оформление ливневых очистных сооружений в корпоративных цветах с нанесением логотипа заказчика;
  • Изготавливается на автоматическом компьютеризированном намоточном станке американского производства;
  • Сырьем являются проверенные стекломатериалы и смолы европейского изготовления.
2
Изготовление от двух дней
5
Гарантия пять лет

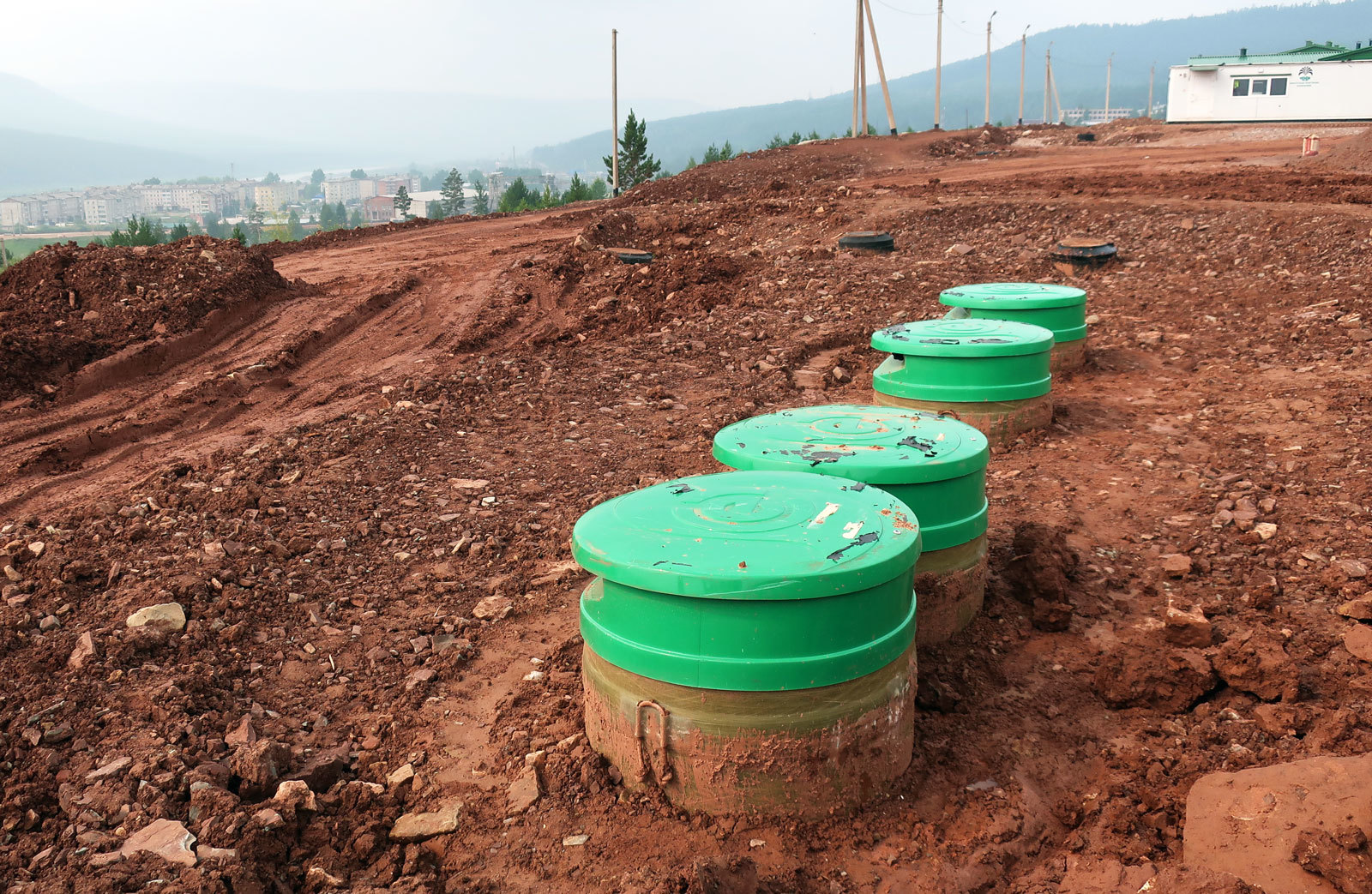

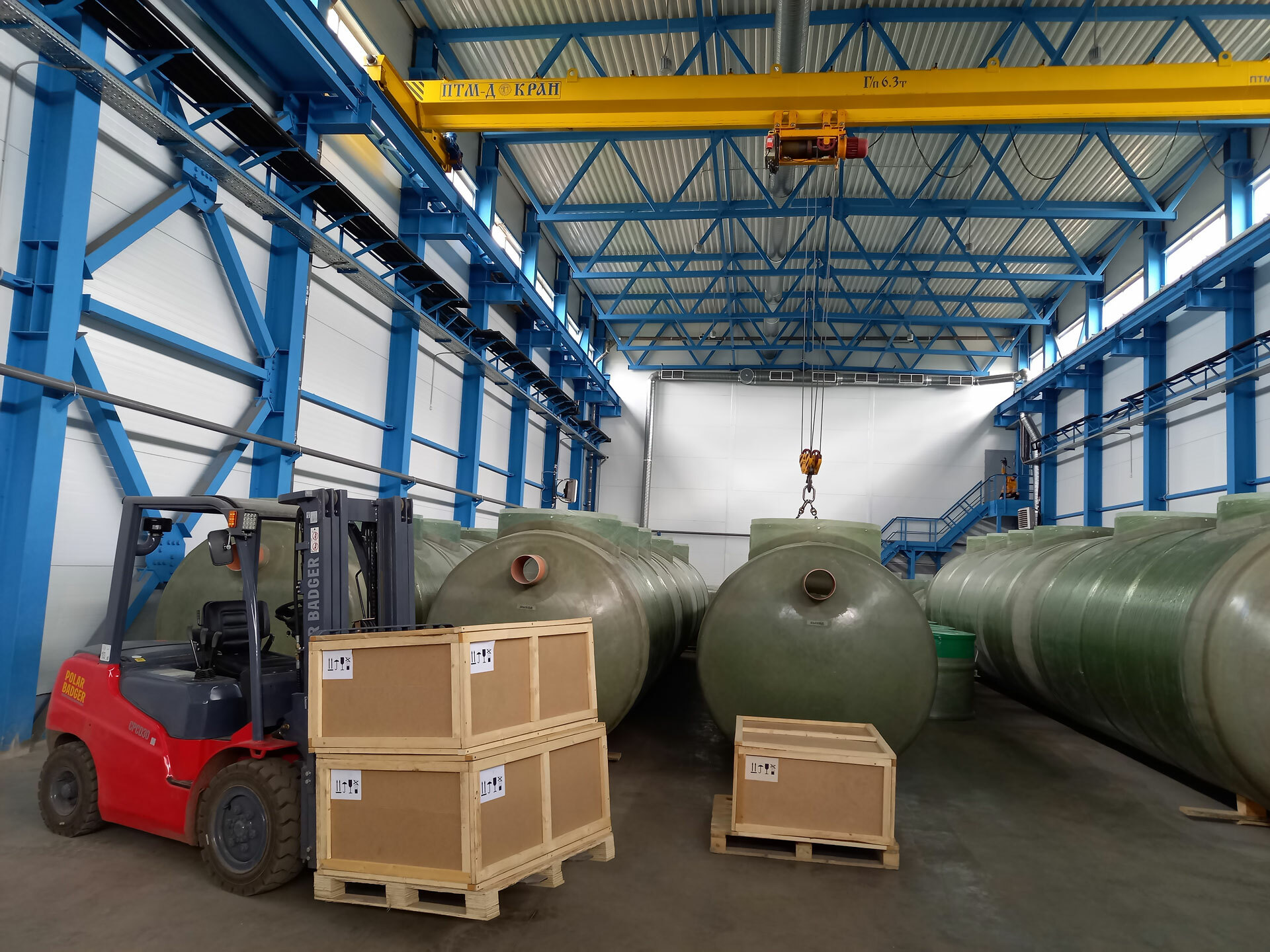

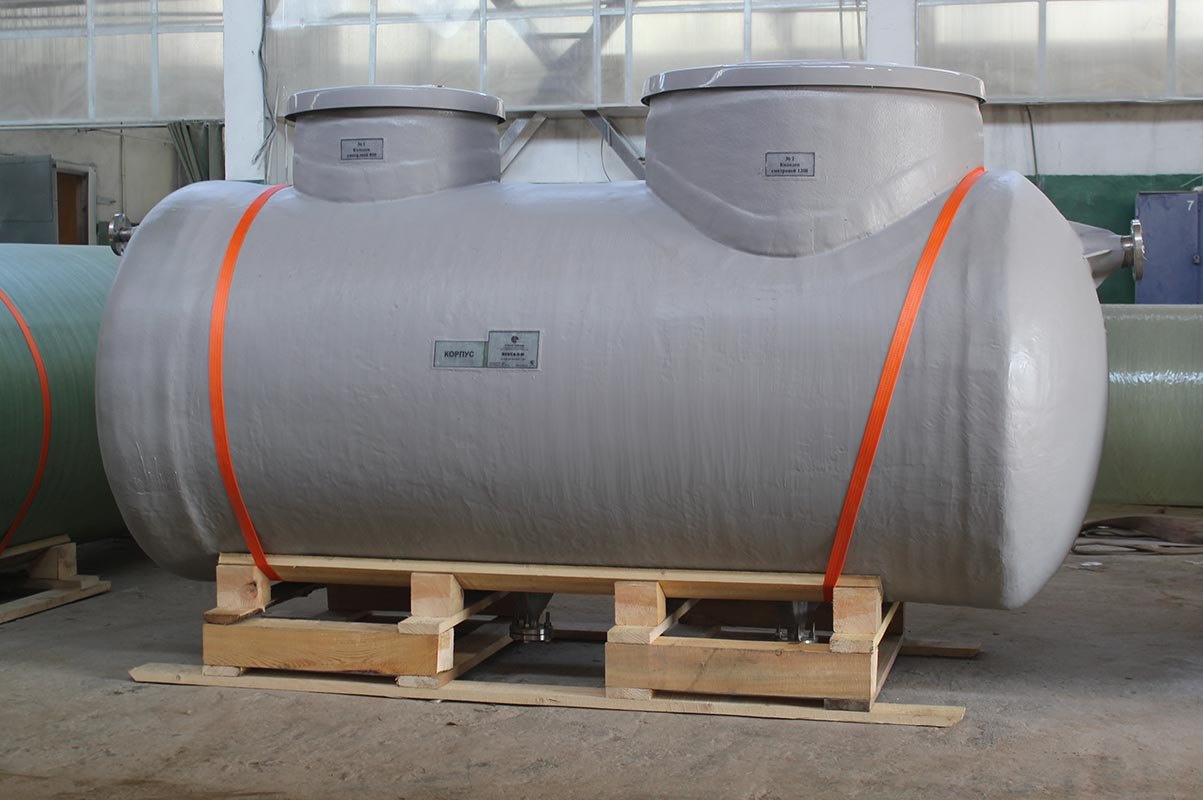

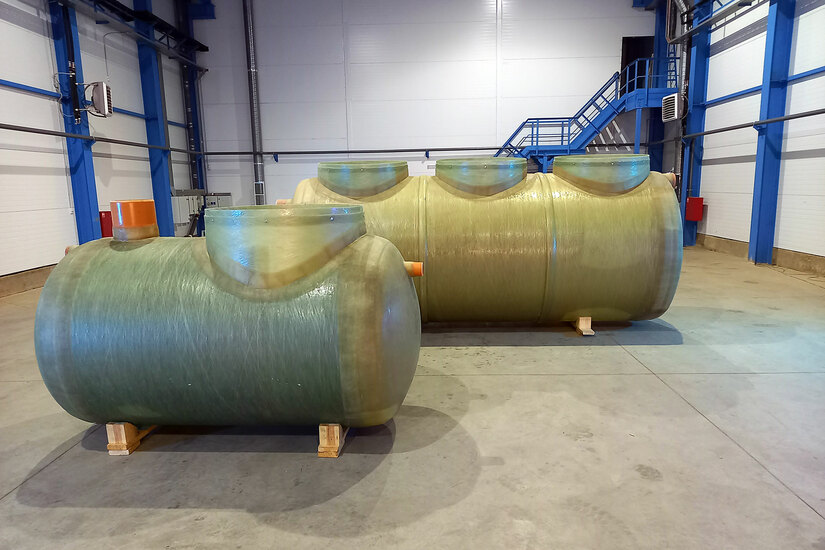

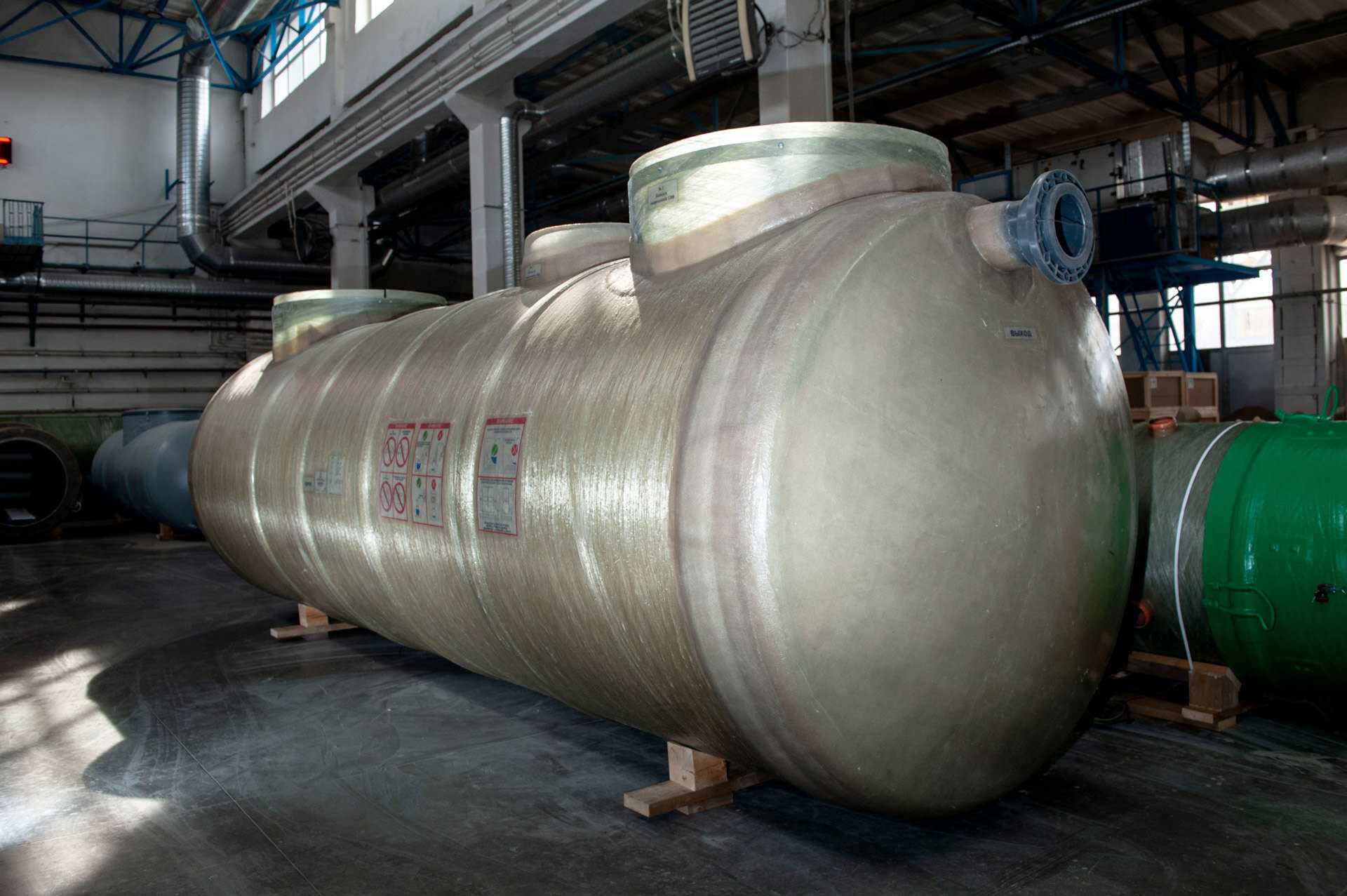

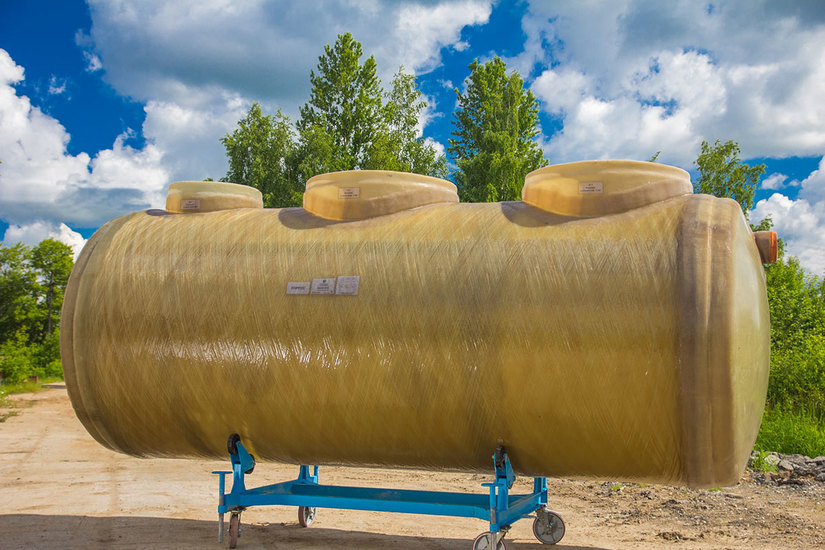

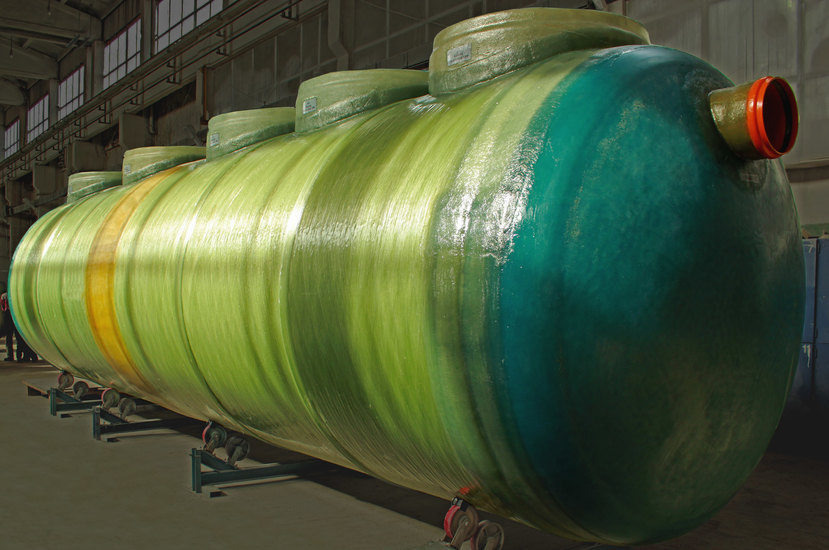

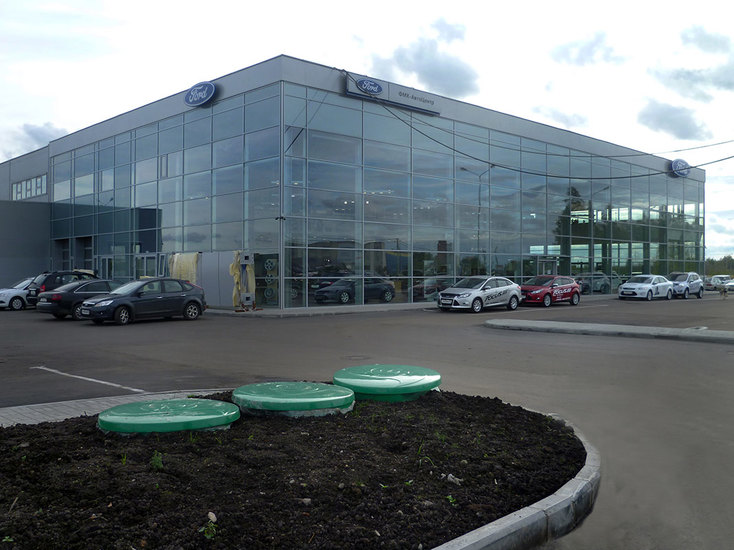

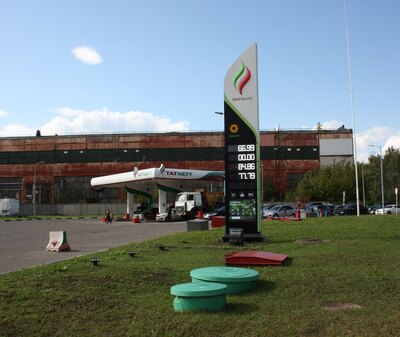

Примеры наших работ
